D971J電動襯膠蝶閥

產品展示>> 電動蝶閥>>D971J電動襯膠蝶閥

一、D971J電動襯膠蝶閥產品概述

上海川滬閥門有限公司生產的D971J電動襯膠蝶閥，有開關型和調節型二種，具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。
特點：
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉。
適用場景:
D971J電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

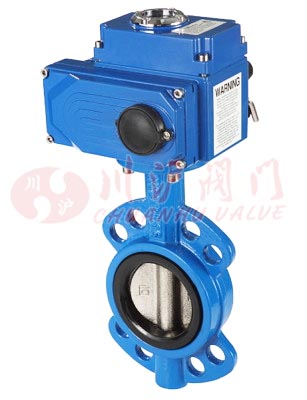

二、D971J電動襯膠蝶閥產品圖片


D971J電動襯膠蝶閥(對夾式)	D941J電動襯膠蝶閥(法蘭式)

三、D971J電動襯膠蝶閥零部件材料

零件名稱	材料
閥體	球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

四、D971J電動襯膠蝶閥技術參數

閥體形式	直通鑄造閥
公稱通徑	DN50～1000mm
公稱壓力	PN1.0、1.6 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

五、D971J電動襯膠蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D971J電動襯膠蝶閥性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

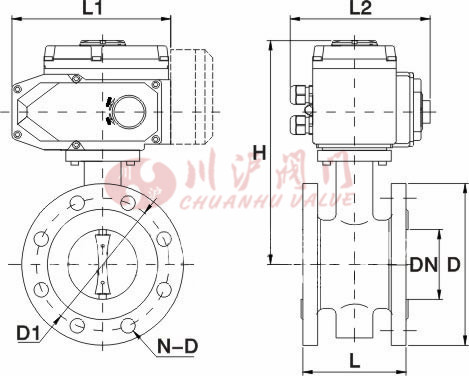

七、D971J電動襯膠蝶閥結構圖

八、D971J電動襯膠蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]							執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	N-D	執行器選配
50	108	165	150	265	120	125	4-18	CHV-005	CHQ-010
65	112	165	150	275	136.2	145	4-18	CHV-005	CHQ-010
80	114	165	150	285	160	160	8-18	CHV-005	CHQ-010
100	127	190	170	300	185	180	8-18	CHV-010	CHQ-020
125	140	190	170	320	245	210	8-18	CHV-010	CHQ-020
150	140	190	170	396	340	240	8-22	CHV-010	CHQ-020
200	152	270	220	430	415	295	12-22	CHV-020	CHQ-030
250	165	270	220	462	445	355	12-26	CHV-040	CHQ-040
300	178	270	220	507	475	410	12-26	CHV-060	CHQ-050
350	190	270	220	538	500	470	16-26	CHV-080	CHQ-060
400	216	270	220	570	530	525	16-30	CHV-100	CHQ-080
450	222	270	220	592	580	585	20-30	CHV-120	CHQ-100
500	229	270	220	650	615	650	20-33	CHV-140	CHQ-120
600	267	270	220	650	615	770	20-36	CHV-160	CHQ-140
700	292	270	220	650	615	840	24-36	CHV-180	CHQ-160
800	318	270	220	650	615	950	24-39	CHV-200	CHQ-180
