D973H電動三偏心蝶閥

一、D973H電動三偏心蝶閥產品概述

上海川滬閥門有限公司生產的D973H電動三偏心蝶閥D973H、D943H采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
特點：
1.多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能．
2.采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能．
3.結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長．
4.蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命.
適用場景:
D973H、D943H 電動三偏心蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。

二、D973H電動三偏心蝶閥產品圖片

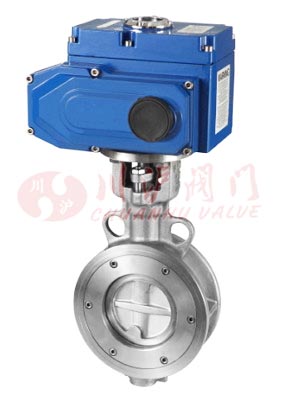

D973H電動三偏心蝶閥(對夾連接)	D943H電動三偏心蝶閥(防爆型法蘭連接)

三、D973H電動三偏心蝶閥零部件材料

零部件	材料
底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

四、D973H電動三偏心蝶閥技術參數

公稱通徑DN(mm)	50~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、D973H電動三偏心蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D973H電動三偏心蝶閥結構圖

七、D973H電動三偏心蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]								執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	D2	N-D	執行器選配
50	108	165	150	250	160	125	99	4-18	CHV-005	CHQ-010
65	112	190	170	270	180	145	118	4-18	CHV-005	CHQ-010
80	114	190	170	290	195	160	132	8-18	CHV-005	CHQ-010
100	127	270	220	310	215	180	156	8-18	CHV-010	CHQ-020
125	140	270	220	380	245	210	184	8-18	CHV-010	CHQ-020
150	140	270	220	410	280	240	211	8-22	CHV-010	CHQ-020
200	152	270	220	465	335	295	266	12-22	CHV-020	CHQ-030
250	165	270	220	505	405	355	319	12-26	CHV-040	CHQ-040
300	178	270	220	580	460	410	370	12-26	CHV-060	CHQ-050
350	190	270	220	640	520	470	429	12-26	CHV-080	CHQ-060
400	216	270	220	695	580	525	480	16-30	CHV-100	CHQ-080
450	222	270	220	755	640	585	548	20-30	CHV-120	CHQ-100
500	229	270	220	820	710	650	609	20-33	CHV-140	CHQ-120
