電動調節蝶閥

一、電動調節蝶閥產品概述

上海川滬閥門有限公司生產的電動調節蝶閥，是由角行程的電動執行機構和蝶閥閥體組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大。
適用場景:
電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

二、電動調節蝶閥產品圖片

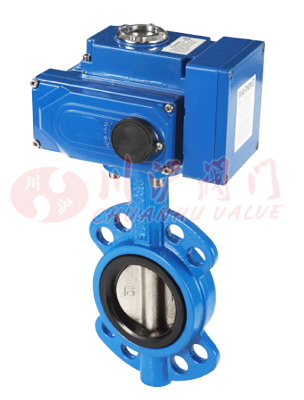

電動調節蝶閥(軟密封對夾式)	電動調節蝶閥（三偏心硬密封法蘭式）

三、電動調節蝶閥零部件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

四、電動調節蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式、法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動調節蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動調節蝶閥性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃
適用介質	具有腐蝕性介質

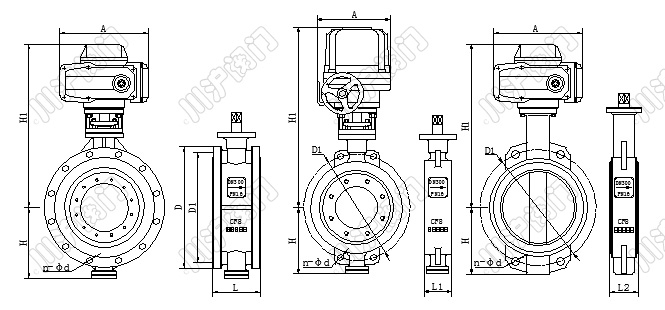

七、電動調節蝶閥結構圖

八、電動調節蝶閥連接尺寸

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1/L2	H		H1	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	軟密封	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
