微型電動球閥
一、微型電動球閥 產品概述
上海川滬閥門有限公司生產的空調系統專用微型電動球閥、電動二通球閥、電動三通球閥是一款高節能自動復位（斷電后開閥或關閥）的新型產品，主要用于供熱采暖、暖通空調水系統的通斷控制。電動二通、三通球閥由電動驅動器和閥體二部分組成，驅動器采用集成芯片，在突然斷電時能自動打開閥門，使用戶在特殊情況下不會因停電而停暖，輸暖管路也不會因停電而凍壞。
特點：
1、直通水流，流量大，不堵渣；
2、良好的防水防灰功能；
3、閥門冷熱及環境冷熱傳不到執行器內；
4、執行器可在設備、管道安裝完后再裝，更利于提高警惕安裝工效；
5、由于執行器的偏心結構，閥門可緊貼墻面安裝；
6、拆掉驅動器的球閥可用普通工具開關；
7、閥門柔性開啟，能有效防止水錘；
8、加封簽鎖，可防止驅動器隨便拆下；
9、功率消耗：在閥門開啟、關閉時2W，幾乎沒有功率消耗。
適用場景:
微型電動球閥適用于空調水、飲水等場合使用。
二、微型電動球閥 產品圖片
 |
 |

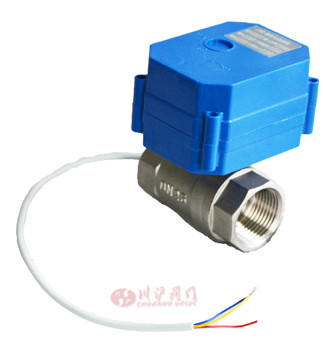

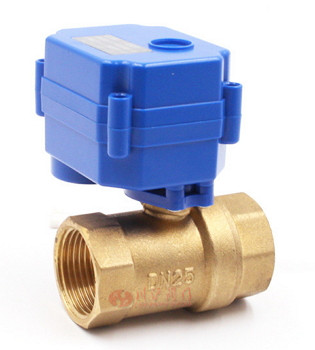

| 微型電動球閥（不銹鋼閥體） | 微型電動球閥（銅閥體） |
三、微型電動球閥 技術參數
| 適配閥門 | DN8 ~ DN32 |
|---|---|
| 驅動機構 | 金屬齒輪傳動 |
| 輸出力矩 | 6NM |
| 電機功率 | MAX 5W |
| 選配控制 | CR01\CR02\CR02+\CR03\CR03T\CR03A\CR04\CR05\CR06 |
| 工作電流 | MAX100mA |
| 介質溫度 | 0-90度 |
| 出線數 | 2線、3線、5線 |
| 防護等級 | IP65 |
| 閥體材質 | 黃銅（DN8 ~ DN32） 不銹鋼（DN15~32） |

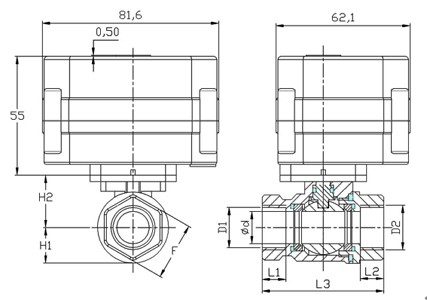

四、微型電動球閥 安裝尺寸
 |
五、微型電動球閥 接線方式

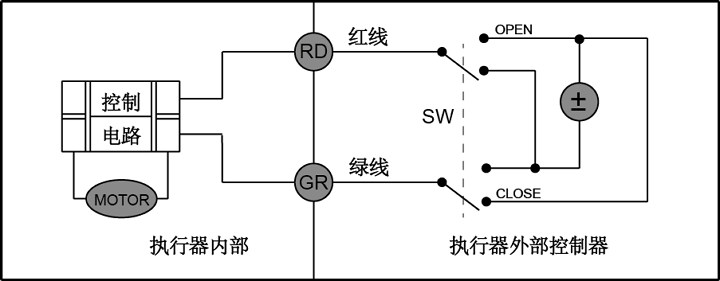

CR01（顛倒正負極模式）配線圖 電壓：DC3-6V/12V/24V
1.SW與OPEN相連，閥開，到位后內部自動斷電，并保持在閥開的狀態;
2.SW與CLOSE相連，閥關，到位后內部自動斷電，并保持在閥關的狀態。
備注：SW為雙聯開關
 |

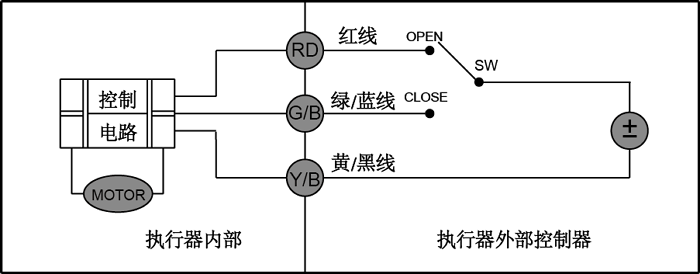

CR02（三線兩控模式）配線圖 電壓：DC3-6V/12V DC9-24V
1. SW與OPEN相連，閥開，到位后內部自動斷電，并保持在閥開的狀態;
2. SW與CLOSE相連，閥關，到位后內部自動斷電，并保持在閥關的狀態。
 |

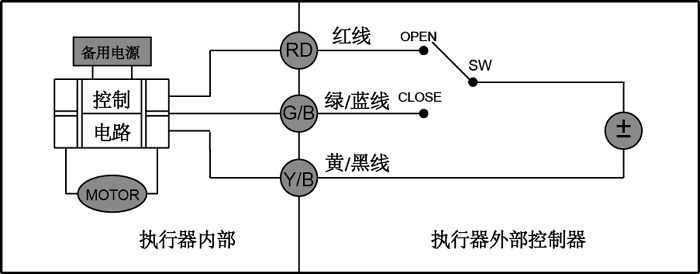

CR02+（三線斷電復位模式）配線圖 電壓：DC9-24V
1.SW與OPEN相連，閥開；到位后內部自動斷電，閥門保持開的狀態，備用電源充電
2.SW與CLOSE相連，閥關；到位后內部自動斷電，閥門保持關的狀態
備注：外部電源斷電，閥門恢復出廠狀態，紅、藍、黃三線不能同時供電，以免損壞閥門
 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
