三片式電動卡箍球閥

產品展示>> 電動球閥>>三片式電動卡箍球閥

一、三片式電動卡箍球閥產品概述

上海川滬閥門有限公司生產的三片式電動卡箍球閥由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，閥座采用彈性密封結構，啟閉輕松密封可靠。可以靈活的控制閥門開關（配開關型電動執行機構）和調節流量大小（配調節型電動執行機構）。
型號：
CHQ981F、CHQ981PPL、CHQ981N
特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
適用場景:
三片式電動卡箍球閥廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

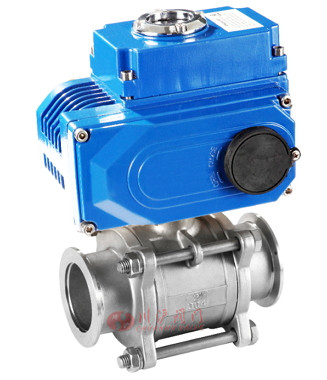

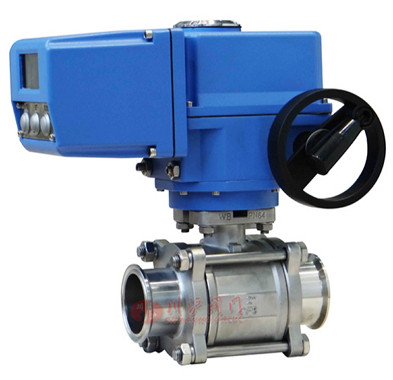

二、三片式電動卡箍球閥產品圖片


三片式電動卡箍球閥	三片式電動卡箍球閥

三、三片式電動卡箍球閥主要零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

四、三片式電動卡箍球閥技術參數

公稱通徑	15～100mm
公稱壓力	PN1.6、2.5、4.0MPa
閥體材質	碳鋼、304、316、316L
球體材質	304/316/316L不銹鋼
閥桿材質	304/316/316L不銹鋼
閥座密封	PTFE
溫度	PTFE≤150℃
連接型式	卡箍式、快裝式
適用介質	水、氣體、油品等
特點	密封好、使用壽命長

五、三片式電動卡箍球閥執行器參數

執行器類別	CHV系列執行器參數	CHQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

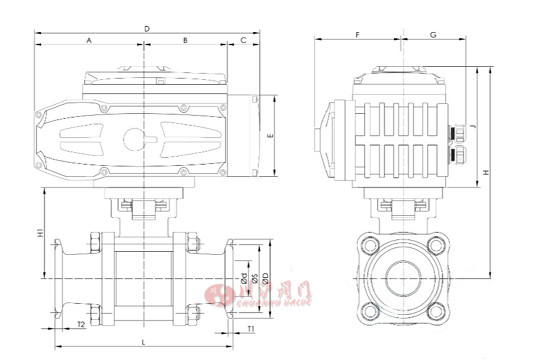

六、三片式電動卡箍球閥結構圖

七、三片式電動卡箍球閥連接尺寸

公稱通徑DN		L	T1	T2	φd	φS	φD	H1	H	A	B	C	D	E	F	G	J
DN15	1/2"	99	■	3.63	15	50.4	25	42	168	89	72	45	206	114	57	82	125
DN20	3/4"	104	■	3.63	20	50.4	25	48.5	168	89	72	45	206	114	57	82	125
DN25	1"	119	28.5	4.75	25	43.6	50.4	58.5	168	89	72	45	206	114	57	82	125
DN32	1-1/4"	126	28.5	■	32	43.6	50.4	63	175	89	72	45	206	114	57	82	125
DN40	1-1/2"	144	28.5	■	38	43.6	50.4	71	183	89	72	45	206	114	57	82	125
DN50	2"	156	28.5	■	50	56.3	63.9	78	188	89	72	45	206	114	57	82	125
DN65	2-1/2"	190	28.5	■	65	70.6	77.4	100	199	89	72	45	206	114	57	82	125
DN85	3"	220	28.5	■	76	83.3	90.0	109	210	89	72	45	206	114	57	82	125
DN100	4"	270	28.5	■	100	110.3	118.9	140	268	152	116	45	313	114	67	117	167
