大通徑氣動浮動球閥
一、大通徑氣動浮動球閥 產品概述
上海川滬閥門有限公司生產的大通徑氣動浮動球閥是浮動球閥和大扭力AW型氣動執行器的組合。AW型氣動執行器輸出推力比AT型氣缸輸出推力大，缺點是占用空間大，可以在一些大通徑管道上來使用，如石油、石化管道輸送場合。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ641F、CHQ641PPL、CHQ641H
特點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且Q641 氣動球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
適用場景:
大通徑氣動浮動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

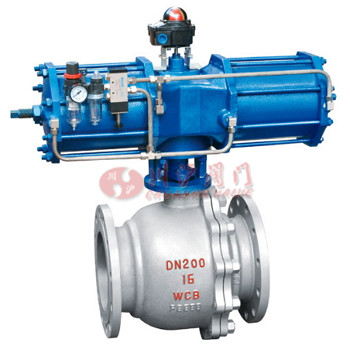

二、大通徑氣動浮動球閥 產品圖片
 |
| 大通徑氣動浮動球閥 |
三、大通徑氣動浮動球閥 技術參數
| 公稱通徑mm | DN20-DN200 | |||||
|---|---|---|---|---|---|---|
| 材料代號 | C | P | R | |||
| 主要 零件 | 閥體 | WCB | ZG1Cr18 Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 金屬密封 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 適用 工況 | 適用 介質 |
蒸汽、 水、油品 |
硝酸類 | 醋酸類 | ||
| 適用 溫度 |
-28℃ - 300℃ | |||||
| 執行器 | 型號 | AT型單、雙作用氣缸、AW型單、雙作用氣缸系列等 | ||||
| 氣源 壓力 |
0.4-0.7MPa | |||||
四、大通徑氣動浮動球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
五、大通徑氣動浮動球閥 性能規范
| 設計標準 | GB/T12237 |
|---|---|
| 結構長度 | GB/T12221 |
| 連接法蘭 | GB/T911、\JB/T79 |
| 試驗和檢驗 | GB/T13927 、 JB/T9092 |

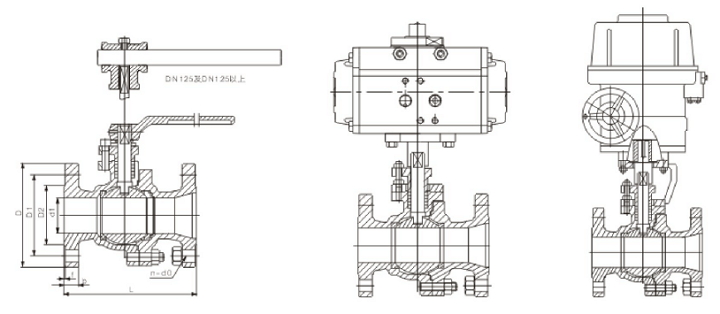

六、大通徑氣動浮動球閥 結構圖
 |
七、大通徑氣動浮動球閥 連接尺寸
| DN(mm) | d1 | L | D | D1 | D2 | b | f | n-d0 | H |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 130 | 105 | 75 | 55 | 14 | 2 | 4-14 | 75 |
| 25 | 25 | 140 | 115 | 85 | 65 | 14 | 2 | 4-14 | 85 |
| 32 | 32 | 165 | 140/135 | 100 | 78 | 16 | 2 | 4-18 | 110 |
| 40 | 40 | 165 | 150/145 | 110 | 85 | 16 | 3 | 4-18 | 135 |
| 50 | 50 | 203 | 165/160 | 120 | 100 | 16 | 3 | 4-18 | 142 |
| 65 | 65 | 222 | 185/180 | 145 | 120 | 18 | 3 | 4-18 | 173 |
| 80 | 80 | 241 | 200/195 | 160 | 135 | 20 | 3 | 8-18 | 183 |
| 100 | 100 | 305 | 220/215 | 180 | 155 | 20 | 3 | 8-18 | 255 |
| 125 | 125 | 356 | 250/245 | 210 | 185 | 22 | 3 | 8-18 | 264 |
| 150 | 150 | 520 | 285/280 | 240 | 210 | 24 | 3 | 8-23 | 290 |
| 200 | 200 | 580 | 340/335 | 295 | 265 | 26 | 3 | 12-23 | 395 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
