氣動高壓外螺紋球閥

一、氣動高壓外螺紋球閥產品概述

上海川滬閥門有限公司生產的氣動高壓外螺紋球閥適合在小管道高壓的場合來使用，和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。根據不同的介質溫度，氣動高壓外螺紋球閥密封選型有PTFE（聚四氟乙烯）、PPL（對位聚苯）、N（尼龍）等選擇。
型號：CHQ621F、CHQ621PPL、CHQ621N
特點：
1.結構簡單、體積小、重量輕。
2.緊密可靠、密封性好。
3.操作方便，開閉迅速。
適用場景:
氣動高壓外螺紋球閥適用于壓力等級在PN16MPa、PN25MPa、ANSI600lb、ANSI900lb等高壓小口徑場合中使用。

二、氣動高壓外螺紋球閥產品圖片

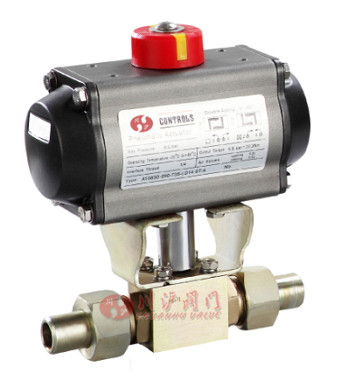

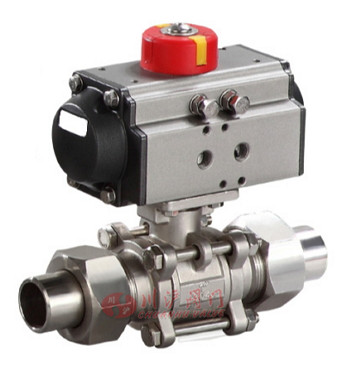

氣動高壓外螺紋球閥	氣動高壓外螺紋球閥

三、氣動高壓外螺紋球閥零部件材料

零件名稱	材料
閥體、閥蓋	A105	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

四、氣動高壓外螺紋球閥技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
閥體形式	整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
公稱壓力	PN16.0、25.0 MPa；ANSI 150、300、600、900LB
連接形式	法蘭式、焊接式、螺紋式(適用于PN45MPa以內)
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制能、4～20mA模擬量信號控制

五、氣動高壓外螺紋球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動高壓外螺紋球閥性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
