氣動固定球閥

一、氣動固定球閥產品概述

上海川滬閥門有限公司生產的氣動固定球閥，是由角行程的氣動執行機構和固定式球閥組成，適用于兩位切斷和調節的場合。固定式球閥閥體與執行機構的連接采用直連方式。固定式氣動球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
特點：
1. 操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
2.密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
3.防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl 6FA和APl 607標準要求。
4.自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
5.排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統(客戶需要請在訂購時說明)
適用場景:
氣動固定球閥廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。

二、氣動固定球閥產品圖片

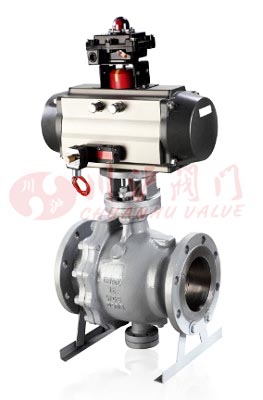

氣動固定球閥(鑄鋼法蘭連接)

三、氣動固定球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動固定球閥技術參數

公稱通徑DN(mm)	50	100
公稱壓力(MPa)	PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
閥體形式	兩段式鑄造閥體
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接形式	法蘭式
流量特性	近似快開型
泄漏量	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍	250:1	250:1
適用溫度	PTFE≤180℃；PPL≤280℃；金屬密封≥300℃
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制能、4～20mA模擬量信號控制

五、氣動固定球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動固定球閥性能規范

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

七、氣動固定球閥結構圖

八、氣動固定球閥連接尺寸

公稱通徑DN(mm)		50	65	80	100	125	150	200	250	300	350	400	500	600	700
L		216	241	283	305	356	394	457	533	610	686	762	914	1067	1245
H	配AT	325	335	365	400	420	440	470	配AW執行器
H		260	293	323	383	468	510	655	配AW執行器
H1		102	114	127	152	184	219	273	360	395	430	470	580	700	800
L1	配AT	190	210	247	276	348	378	524	配AW執行器
PN1.6MPa法蘭尺寸
D		165	185	200	220	250	285	340	405	460	520	580	715	840	910
D1		125	145	160	180	210	240	295	355	410	470	525	585	770	840
D2		99	118	132	156	184	211	266	319	370	429	480	609	720	794
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-36	24-36
PN2.5MPa法蘭尺寸
D		165	185	200	235	270	300	360	425	485	555	620	730	845	960
D1		125	145	160	190	220	250	310	370	430	490	550	660	770	875
D2		99	118	132	156	184	211	274	330	389	448	503	609	720	820
n-φd		4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30	16-33	16-36	20-36	20-39	24-42
