氣動內螺紋球閥
一、氣動內螺紋球閥 產品概述
上海川滬閥門有限公司生產的氣動內螺紋球閥，是由角行程的氣動執行機構和球閥組成，適用于兩位切斷和調節的場合。氣動內螺紋球閥閥體與執行機構的連接采用直連方式。
特點：
1.動作時間快，輸出穩定，可靠性高。
2.結構簡單、體積小、重量輕。
3.配套簡單，流通能力大。
適用場景:
氣動內螺紋球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。
二、氣動內螺紋球閥 產品圖片
 |
 |

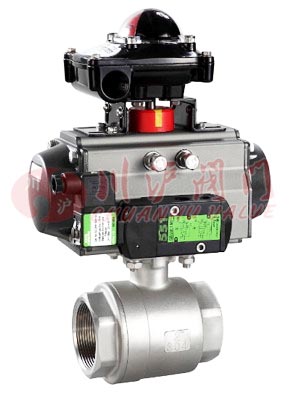

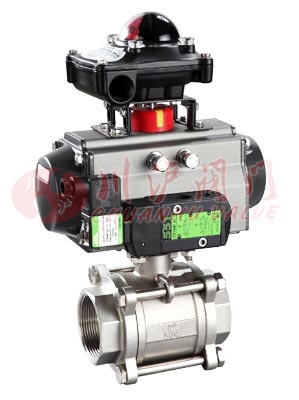

| 氣動內螺紋球閥(二片式內螺紋球閥) | 氣動內螺紋球閥(三片式內螺紋球閥) |
三、氣動內螺紋球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動內螺紋球閥 技術參數
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片式精鑄閥體、二片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 回差 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||
五、氣動內螺紋球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動內螺紋球閥 性能規范
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級(class) | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
七、氣動內螺紋球閥 結構圖
 |

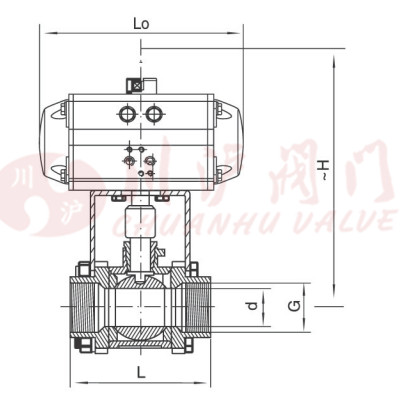

八、氣動內螺紋球閥 連接尺寸
| 公稱通徑 DN | 連接尺寸 | |||||
|---|---|---|---|---|---|---|
| DN | in | d | L | G | Lo | ~H |
| 15 | 1/2 | 15 | 72 | 1/2 | 141 | 159 |
| 20 | 3/4 | 20 | 82 | 3/4 | 141 | 167 |
| 25 | 1 | 25 | 90 | 1 | 141 | 172 |
| 32 | 1-1/4 | 32 | 112 | 1-1/4 | 159 | 210 |
| 40 | 1-1/2 | 40 | 120 | 1-1/2 | 211 | 218 |
| 50 | 2 | 50 | 145 | 2 | 211 | 248 |
| 65 | 2-1/2 | 65 | 185 | 2-1/2 | 248 | 273 |
| 80 | 3 | 80 | 210 | 3 | 269 | 313 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動內螺紋球閥.PDF
