氣動衛生級調節閥
一、氣動衛生級調節閥 產品概述
上海川滬閥門有限公司生產的ZTRS氣動衛生級調節閥，多彈簧薄膜執行機構及衛生級調節閥閥體組成。
特點：
1、衛生級氣動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準。
2、衛生級氣動調節閥泄漏量符合ANSIB16.104標準。
3、衛生級氣動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
適用場景:
ZTRS衛生級氣動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
二、氣動衛生級調節閥 產品圖片
 |

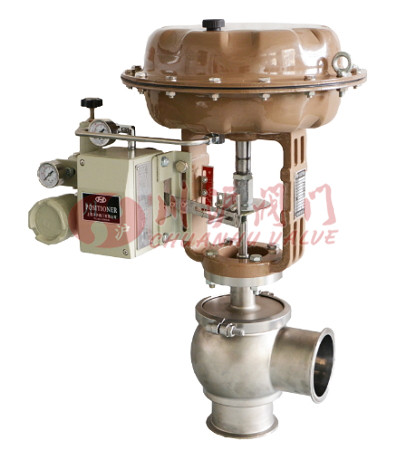

| 氣動衛生級調節閥(不銹鋼卡箍連接) |
三、氣動衛生級調節閥 材質參數
| 零部件 | 材質 | |||
|---|---|---|---|---|
| 閥體 | 304 | 314 | 316 | 316L |
| 閥蓋 | 304 | 314 | 316 | 316L |
| 墊片 | 聚四氟乙烯(PTFE) | |||
| 閥內件 | 304 | 314 | 316 | 316L |
| 卡箍 | 304 | 314 | 316 | 316L |
| 填料 | V型聚四氟乙烯(PTFE) | |||
四、氣動衛生級調節閥 技術參數
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量系數KV | 線性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
| 等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
| 額定行程(mm) | 10 | 16 | 25 | 40 | ||||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | |||||||
| 公稱壓力 | 卡箍式、螺紋式、法蘭式（無特殊要求按卡箍式連接為準） | |||||||||
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃ | |||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||
| 密封填料 | 三元乙丙橡膠、聚四氟乙烯 | |||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||
| 流量特性 | 線性、等百分比 | |||||||||
五、氣動衛生級調節閥 氣動薄膜執行機構參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
六、氣動衛生級調節閥 性能參數
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
七、氣動衛生級調節閥 連接管尺寸
| ISO2037(SMS) | DIN11850 | 3A | ASME-BPE/BS4825 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 系列1 | 系列2 | |||||||||||
| Size | OD | t | Size | OD | OD | t | Size | OD | t | Size | OD | t |
| 10 | 12 | 13 | 1.5 | 1/2" | 12.7 | 1.65 | 1/2" | 12.7 | 1.65 | |||
| 15 | 18 | 19 | 1.5 | |||||||||
| 20 | 22 | 23 | 1.5 | 3/4" | 19.05 | 1.65 | 3/4" | 19.05 | 1.65 | |||
| 25 | 25 | 1.2 | 25 | 28 | 29 | 1.5 | 1" | 25.4 | 1.65 | 1" | 25.4 | 1.65 |
| 32 | 34 | 35 | 1.5 | |||||||||
| 38 | 38 | 1.2 | 1.5 | 1-1/2" | 38.1 | 1.65 | 1-1/2" | 38.1 | 1.65 | |||
| 40 | 1.2 | 40 | 42 | 43 | 1.5 | |||||||
| 50 | 51 | 1.2 | 50 | 52 | 53 | 1.5 | 2" | 50.8 | 1.65 | 2" | 50.8 | 1.65 |
| 2-1/2" | 63.5 | 1.65 | 2-1/2" | 63.5 | 1.65 | |||||||
| 65 | 63.5 | 1.6 | 65 | 70 | 70 | 2 | ||||||
| 75 | 76.1 | 1.6 | 3" | 76.2 | 1.65 | 3" | 76.2 | 1.65 | ||||
| 80 | 85 | 85 | 2 | |||||||||
| 100 | 101.6 | 2 | 100 | 104 | 104 | 2 | 4" | 101.6 | 2.11 | 4" | 101.6 | 2.11 |
| 125 | 129 | 129 | 2 | |||||||||
| 150 | 154 | 154 | 2 | 6" | 152.4 | 2.77 | 6" | 152.4 | 2.77 | |||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動衛生級調節閥.PDF
氣動衛生級調節閥鏈接：http://m.liliys.cn/products/qidongtiaojiefa/ztrs.html
