一、定位器 產品概述

上海川滬閥門有限公司定位器 YT-1000R 是一種從控制器或控制系統中接受 4~20mA 電流信號， 并向氣動執行機構輸送空氣來控制閥門開度的裝置。

產品特點
在 5~200Hz 范圍內無共振現象。
不用更換零件只需簡單操作即可進行1/2 范圍內的分程控制。
零調節和量程調節非常簡單。
正作用和反作用可方便轉換。
反饋桿連接非常簡單。
反應速度快而準確。
空氣消耗量小，經濟性好。
在小型執行器也可利用定位器的節流孔來防止振動現象。
可方便進行管道連接。

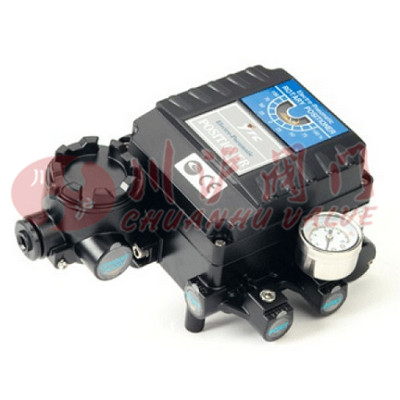

二、定位器 產品圖片

三、定位器 動作原理

為了改變閥門的位置增加輸入電流。由①力矩馬達發生力，使 ②擋板和③噴嘴之間距離增加，從而噴嘴背壓急劇減小。⑤閥 芯向上移動,同時⑦氣門被打開，把出口 1 氣管空壓送到⑩執 行器。增加(11)執行機構內的壓力而使(12)執行機構的軸開始下 降。隨著(12)執行機構的軸下降與反饋桿連接的反饋彈簧被拉 伸。當定位器的輸入信號產生的電磁力矩與反饋彈簧的力矩相 平衡時，(12)執行機構軸停止動作。

四、定位器 技術參數

形式	單作用	雙作用
輸入信號	4~20 mA DC
阻 抗	250±15 Ohm
輸入壓力	1.4~7 kgf/cm^2 (20~100 Psi)
行 程	10~150 mm
氣源接口	PT (NPT) 1/4
壓力表接口	PT (NPT) 1/8
電源接口	PF 1/2 (G 1/2)
防爆等級	ExiaIIBT6, ExdmIIBT6, ExdmIICT6
防護等級	IP 66
環境溫度	-20℃~70℃(標準)
直 線 性	±1% F.S.	±2% F.S.
滯后度	1% F.S.
靈 敏 度	±0.2% F.S.	±5% F.S.
重 復 性	±0.5% F.S.
空氣消耗量	3 LPM (Sup=1.4kgf/cm^2， 20Psi)
流量	80 LPM (Sup=1.4kgf/cm^2， 20Psi)
材質	壓 鑄 鋁
重量	2.8kg

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
