衛生級罐底球閥
一、衛生級罐底球閥 產品概述
衛生級罐底球閥是一種專用儲罐放料使用的閥門，常用在衛生級儲罐底，閥門一端焊接在儲罐上，另外一端快裝連接，具有安裝方便快捷、無死角、無滯留等特點，廣泛用于制藥、純水、食品、飲料、啤酒等行業儲罐上使用。閥門是由304、316、316L不銹鋼材料做成，手動開閉或調節流量大小。

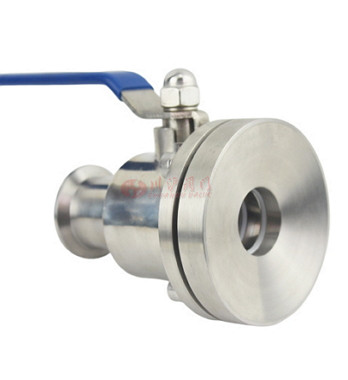

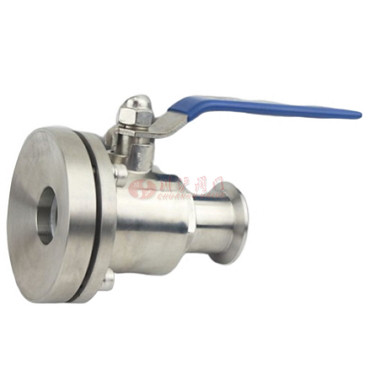

二、衛生級罐底球閥 產品圖片
 |
 |
| 衛生級罐底球閥 | 衛生級罐底球閥 |
三、衛生級罐底球閥 技術參數
| 產品型號 | FQ81F-10P、FQ81F-16P、FQ81F-16R、FQ81F-16RL |
|---|---|
| 工作溫度 | -10~135℃、滅菌溫度150℃（Max20min） |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 結構形式 | 浮動直通式 |

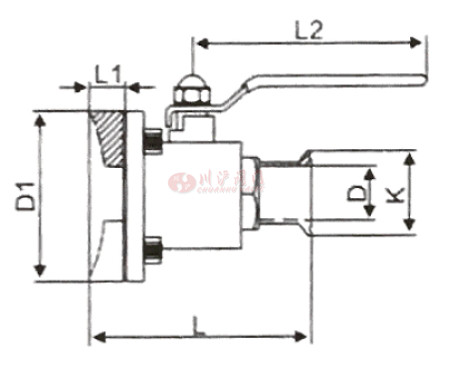

四、衛生級罐底球閥 結構圖
 |
五、衛生級罐底球閥 連接標準和尺寸
| 規格 | D | D1 | L | LI | L2 | K | 重量 |
|---|---|---|---|---|---|---|---|
| c19 | 16 | 75 | 88 | 12.5 | 120 | 50.5 | 1.1 |
| c25 | 22 | 75 | 90 | 12.5 | 130 | 50.5 | 1.2 |
| c32 | 28 | 80 | 102 | 15 | 140 | 50.5 | 1.35 |
| c38 | 35 | 96 | 122 | 15 | 160 | 50.5 | 2.1 |
| c51 | 48 | 120 | 142 | 15 | 175 | 64 | 3.4 |
| c63.5 | 58 | 130 | 152 | 17 | 200 | 77 | 4.4 |
| c76 | 72 | 160 | 175 | 20 | 250 | 91 | 7.9 |
| c89 | 85 | 190 | 206 | 20 | 260 | 106 | 10.5 |
| c102 | 97 | 220 | 236 | 20 | 290 | 119 | 14.7 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-衛生級罐底球閥.PDF
