高平臺快裝三通球閥

一、高平臺快裝三通球閥產品概述

高平臺快裝三通球閥也叫衛生級卡箍三通球閥，閥芯有三通L型和三通T型之分，其中三通L型球閥多用于介質流向的切換流向使用，三通T型球閥可用于調節分配個管道流量大小，也可以用于2條管路合流為1路使用。閥門多和氣動執行器組成氣動三通球閥，或和電動執行器組成電動三通球閥，可以靈活與中控系統集成，做自動化控制流量大小來使用。

二、高平臺快裝三通球閥產品圖片

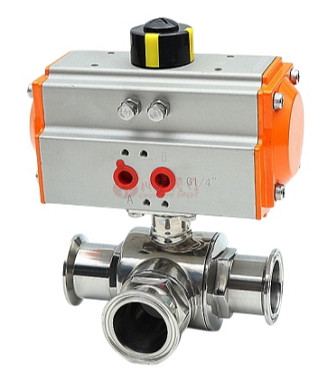

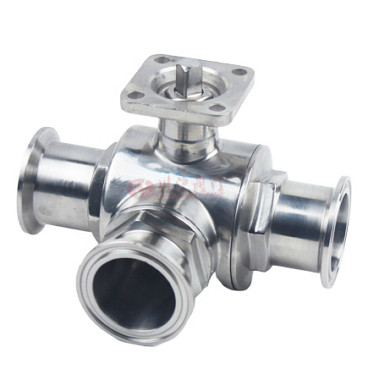

高平臺快裝三通球閥	高平臺氣動快裝三通球閥

三、高平臺快裝三通球閥技術參數

產品型號	Q84F/Q85F-10P、Q84F/Q85F-16P、Q84F/Q85F-16R、Q84F/Q85F-16RL
工作溫度	-10~135℃、滅菌溫度150℃（Max20min）
閥體材質	不銹鋼SUS304、SUS316、SUS316L
閥門流向	三通L型、三通T型
密封材料	聚四氟乙烯PTFE
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
結構形式	浮動直通式

四、高平臺快裝三通球閥三通流向圖

五、高平臺快裝三通球閥結構圖

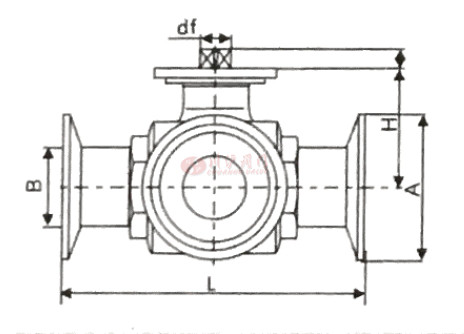

六、高平臺快裝三通球閥連接標準和尺寸

規格	df	A卡	B內	L	H1	重量KG
c19	9.5	50.5	16	108	10	0.87
c25	9.5	50.5	22	120	10	1.1
c32	9.5	50.5	29	128	10	1.3
c38	11.5	50.5	35	144	10	1.724
c51	11.5	64	48	168	10	2.602
c63	13.5	77	59	180	10	4.0
c76	18	91	72	220	16	7.12
c89	18	106	85	244	16	9.43
c102	18	119	98	270	16	10.32
