D971X、D941X電動軟密封蝶閥

產品展示>> 電動蝶閥>>D971X、D941X電動軟密封蝶閥

一、D971X、D941X電動軟密封蝶閥產品概述

上海川滬閥門有限公司生產的D971X、D941X電動軟密封蝶閥，是由角行程的電動執行機構和蝶閥組成，密封圈為橡膠圈或聚四氟乙烯圈。接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。
特點：
1.流通能力大。
2.性能穩定、密封可靠、磨擦力小、開關輕便。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
D971X、D941X電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

二、D971X、D941X電動軟密封蝶閥產品圖片

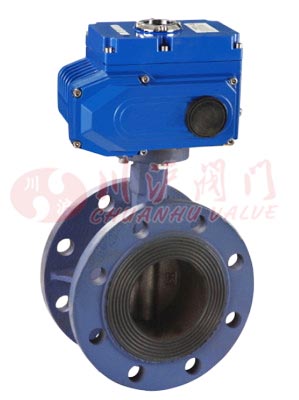

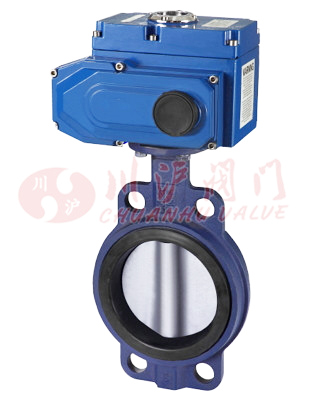

D971X電動軟密封蝶閥(對夾連接)	D941X電動軟密封蝶閥(法蘭連接)

三、D971X、D941X電動軟密封蝶閥零部件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M	1	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316	2	密封圈	NBR丁晴橡膠、PTFE、尼龍
3	下閥軸	2Cr13、304、316、316L	3	下軸套	銅合金、304、316
4	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M	4	閥桿	2Cr13、304、316、316L
5	密封圈	NBR丁晴橡膠、PTFE、尼龍	5	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	壓板	HT200、WCB、CF3、CF3M、CF8、CF8M	6	上軸套	銅合金、304、316
7	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M	7	填料	聚四氟乙烯/柔性石墨
8	上閥軸	2Cr13、304、316、316L	8	填料壓套	25、35、304、316
9	上軸套	銅合金、304、316	注：在環境較苛刻場合亦可根據客戶現場要求特定材質。
10	填料	聚四氟乙烯/柔性石墨
11	填料壓套	HT200、WCB、CF3、CF3M、CF8、CF8M

四、D971X、D941X電動軟密封蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、D971X、D941X電動軟密封蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D971X、D941X電動軟密封蝶閥性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

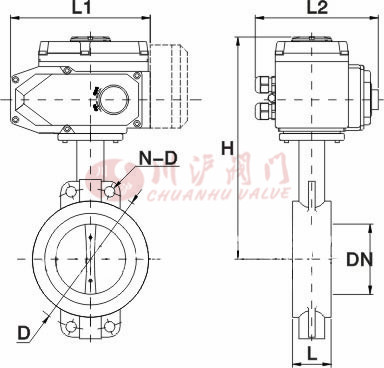

七、D971X、D941X電動軟密封蝶閥結構圖

八、D971X、D941X電動軟密封蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	尺寸mm						執行器選配
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器選配
50	42	165	150	296	120	4-23	CHV-005	CHQ-010
65	44.7	165	150	310	136.2	4-26	CHV-005	CHQ-010
80	45.2	165	150	316	160	8-18	CHV-005	CHQ-010
100	52.1	190	170	340	185	4-24	CHV-010	CHQ-020
125	54.4	190	170	353	245	4-23	CHV-010	CHQ-020
150	55.8	270	220	396	238	4-25	CHV-010	CHQ-020
200	60.6	270	220	430	295	4-25	CHV-020	CHQ-030
250	65.6	270	220	462	357	4-29	CHV-040	CHQ-040
300	76.5	270	220	507	407	4-29	CHV-060	CHQ-050
350	76.5	270	220	538	467	4-30	CHV-080	CHQ-060
400	86.5	270	220	570	515	4-30	CHV-100	CHQ-080
450	105.6	270	220	592	565	4-30	CHV-120	CHQ-100
500	131.8	270	220	650	620	4-33	CHV-140	CHQ-120
600	152	270	220	650	725	4-36	CHV-160	CHQ-140
700	163	270	220	650	840	4-36	CHV-180	CHQ-160
800	188	270	220	650	950	4-39	CHV-200	CHQ-180
